钎焊方法分类

发表时间：2018-12-19 09:58:42  浏览次数：835

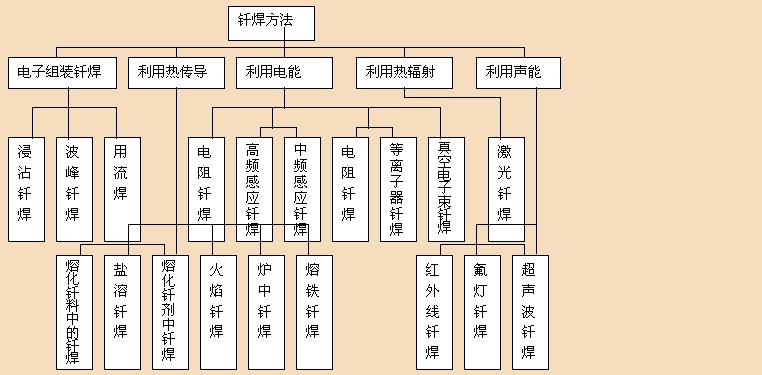

材料的钎焊性

    根据国际焊接学会对材料焊接性的定义可以推出，材料的钎焊性是指材料在一定的钎焊  条件下获得优质接头的难易程度。对某种材料而言，若采用的钎焊工艺越简单，钎焊接头的质量越好，则该种材料的钎焊性越好；反之，如果采用复杂的钎焊工艺也难获得优质接头，那么该种材料的钎焊性就差。

    影响材料钎焊性的首要因素就是材料本身的性质。例如 Cu和 Fe的表面氧化物稳定性低而易去除，因而 Cu和 Fe的钎焊性好； Al的表面氧化物非常致密稳定而难于去除，因而铝的钎焊性差。

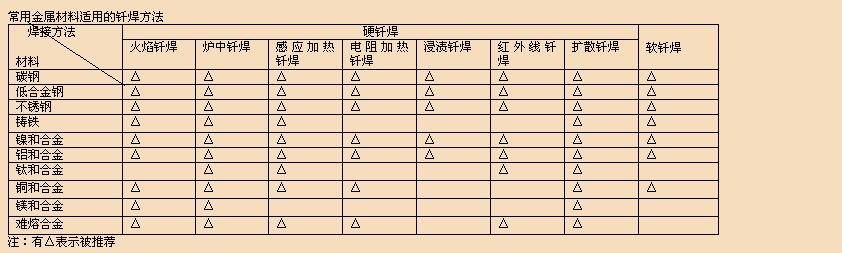

    材料的钎焊性可从工艺因素（包括采用何种钎料、钎剂和钎焊方法）来考察。例如大多数钎料对Cu和Fe的润湿作用都比较好，而对 W和 Mo的润湿作用差，故 Cu和 Fe的钎焊性好，而 W和 M。的钎焊性差；又如 Ti及其合金同大多数钎料作用后会在界面区形成脆性化合物，故Ti的钎焊性差；再如低碳钢在炉中钎焊时对保护气氛的要求较低，而含AI、Ti的高温合金只有在真空钎焊时才能获得良好的接头，故碳钢的钎焊性好，而高温合金的钎焊性差。

    总而言之，材料的钎焊性不但决定于材料本身，而且与钎料、钎剂和钎焊方法有关，因此必须根据具体情况进行综合评定。
